99r在线视频_日本一级在线播放线观看视频_www.好了av.com_欧美一日本频道一区二区三区

當前位置: 新聞中心 > 行業新聞 >

你知道鋰電池預鋰化嗎?鋰電池預鋰化解析

來源:鋰電池?作者:鋰電池??發布時間:2019-09-20 18:12:09??閱讀數:1183

  你知道鋰電池預鋰化嗎?鋰電池預鋰化解析。在制作正極材料半電池(正極材料為正極,金屬鋰片為負極)完成后,當經歷一個充電——放電的循環時:鋰離子從正極脫嵌并析出在負極金屬鋰片上(充電時);金屬鋰片在失去電子后形成鋰離子并從電解液穿過,然后再嵌入到正極中(放電時)。

  我們以常見的正極材料如三元、磷酸鐵鋰等的半電池為例,制作出其首次充放電曲線,如下圖所示:

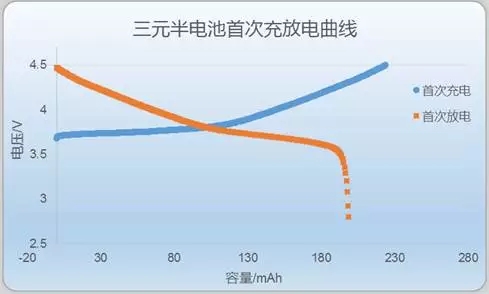

三元半電池首次充放電曲線

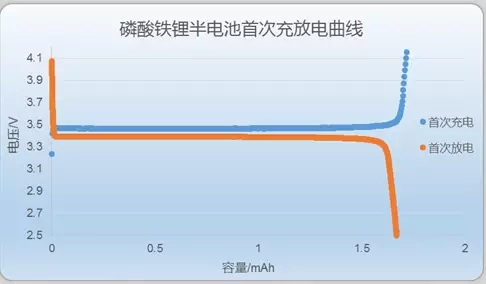

磷酸鐵鋰半電池首次充放電曲線

  從上圖可以看出,正極材料半電池的首次充電容量要大于首次放電容量,也就是說,充電時從正極脫嵌的鋰離子,并沒有100%在放電時回到正極。半電池的首次效率就是指第一次放電容量/首次充電容量的比值。

  從上面兩張曲線圖可以看出,三元的首次效率是最低的,一般為85~88%;磷酸鐵鋰比三元材料高出不少,為95%~97%。

  那么首次充放電中損失的容量哪里去了呢?對正極材料半電池而言,容量損失主要是由首次放電后材料結構變化引起:首次放電后,正極材料結構由于脫鋰而發生變化,從而減少了材料中的可嵌鋰位置,鋰離子無法在首次放電時全部嵌回到正極,便造成了充放電容量損失。

  與正極材料半電池類似,負極材料半電池也會受到首次效率的影響。以石墨材料半電池為例,石墨材料的鋰離子脫嵌和嵌入電位更高、因此是正極,金屬鋰片為負極,首周循環時,鋰離子要先從鋰片(負極)失電子后嵌入石墨(正極),因此半電池先是進行放電,然后再進行充電。石墨材料半電池的首次放充電曲線如下:

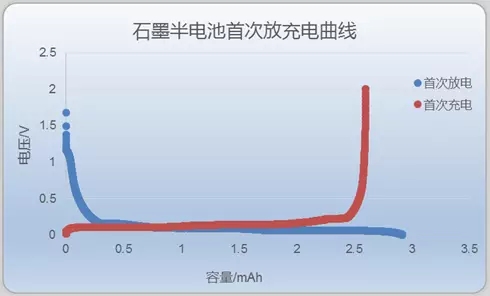

石墨半電池首次充放電曲線

  從上圖可見,半電池的首次充電容量要明顯低于首次放電容量,也就是說鋰離子在放電過程中來到了石墨層后,并沒有在后續充電時100%的從石墨脫嵌。這期間損失的鋰離子消耗到了哪里呢?相信有一定理論基礎的小伙伴可以想到這一原因:石墨半電池首次放電時,鋰離子在嵌入石墨前,會先在石墨表面形成SEI膜,獻身于SEI膜的鋰離子無法在后續充電時回到鋰片負極,從而造成石墨半電池首次放電容量>首次充電容量。

  為了解決這個問題,人們研究了預鋰化技術。通過預鋰化對電極材料進行補鋰,抵消形成SEI膜造成的不可逆鋰損耗,以提高電池的總容量和能量密度。

一、負極補鋰技術

  常見的預鋰化方式是負極補鋰,如鋰箔補鋰、鋰粉補鋰等,都是目前重點發展的預鋰化工藝。此外,還有利用硅化鋰粉和電解鋰鹽水溶液來進行預鋰化的技術。

1.鋰箔補鋰

  鋰箔補鋰是利用自放電機理進行補鋰的技術。金屬鋰的電位在所有電極材料中最低,由于電勢差的存在,當負極材料與金屬鋰箔接觸時,電子自發地向負極移動,伴隨著Li+在負極的嵌入。

  在生長于不銹鋼基底的硅納米線負極上滴加電解液,再與鋰金屬箔直接接觸,進行補鋰。對補鋰后的負極進行半電池測試,發現: 未補鋰的開路電壓為1.55V,在0.01~1.00V首次0.1C放電的嵌鋰比容量為3800mAh/g; 補鋰后的硅納米線開路電壓為0.25V,首次嵌鋰比容量為1600mAh/g。

  將錫碳負極與被電解液浸潤的鋰箔直接接觸180min,進行補鋰。用半電池測試,補鋰后錫碳的不可逆比容量由680mAh/g減少到65mAh/g。將該負極構成全電池,1.0C倍率在3.1~4.8V下測試的ICE接近100% ,且循環穩定,倍率性能較好。

  盡管與鋰箔直接接觸,可以實現負極預鋰化,但預鋰化的程度不易精確控制。不充分的鋰化,不能充分提高 ICE; 而補鋰過度,可能會在負極表面形成金屬鋰鍍層。

  對鋰箔補鋰的安全性進行改善,設計的活性材料/聚合物/鋰金屬三層結構負極可在環境空氣中穩定30~60min,足夠負極進行加工。三層結構分別為: 在銅箔上通過電化學沉積的金屬鋰層,對鋰層進行包覆聚甲基丙烯酸甲酯保護層以及活性材料層。

2.穩定化鋰金屬粉末( SLMP)

  鋰粉補鋰是富美實公司提出的,開發的SLMP比容量高達3600mAh/g,表面包覆了2%~5%的碳酸鋰薄層,可在干燥環境中使用。將SLMP應用于負極預鋰化,主要有兩種途徑: 在合漿過程中添加,或直接添加到負極片表面。

  常規的負極合漿,使用PVDF/NMP或SBR+CMC/去離子水體系,但SLMP與極性溶劑不兼容,只能分散于己烷、甲苯等非極性溶劑中,因此不能在常規的合漿過程中直接加入。采用SBR-PVDF/甲苯體系,可將SLMP直接混合在石墨電極漿料中。經過SLMP對負極的預鋰化,在0.01~1.00V、0.05C的條件下,電池的ICE從90.6% 提高到96.2%。

  與在合漿過程中加入相比,SLMP直接加載到干燥的負極表面更簡單易行。使用SLMP 對硅-碳納米管負極進行預鋰化,將質量分數為3%的SLMP/甲苯溶液滴在硅-碳納米管負極表面,待甲苯溶劑揮發后,進行壓片、激活。預鋰化后,負極的首次不可逆容量減少了20%~40% 。

3.硅化鋰粉

  納米硅化鋰粉的尺寸很小,更有利于在負極中的分散。此外,其已處于膨脹狀態,循環過程中的體積變化不會對整個電極的結構造成影響。目前,對硅化鋰粉補鋰添加劑的研究較少,僅有J. Zhao等對硅化鋰粉的補鋰性能和穩定性改善進行了研究。

  半電池體系以0.05C在0.01~1.00V充放電,添加15%硅化鋰粉后,硅負極的ICE從76% 提高到94% ; 添加9%硅化鋰粉的中間相炭微球的ICE從75%提高到99% ; 添加7%硅化鋰粉的石墨負極的ICE從87%提高到99%。

4.電解鋰鹽水溶液進行補鋰

  無論是使用鋰箔、SLMP還是硅化鋰粉來補鋰,都要涉及金屬鋰的使用。金屬鋰價格高、活性大,操作困難,儲存與運輸需要高額的費用用于保護。如果補鋰過程不涉及金屬鋰,可以節約成本,提高安全性能。

  可通過在電解池中電解Li2SO4水溶液來對硅進行補鋰,犧牲電極為浸入Li2SO4中的銅線,補鋰反應如式(1)所示:

鋰電池補鋰反應式

二、正極補鋰技術

  典型的正極補鋰是在正極合漿過程中添加少量高容量材料,在充電過程中,Li+從高容量材料中脫出,補充首次充放電的不可逆容量損失。目前,作為正極補鋰添加劑的材料主要有: 富鋰化合物、基于轉化反應的納米復合材料和二元鋰化合物等。

1.富鋰化合物

  使用富鋰材料Li1+xNi0.5Mn1.5O4來補償Si-C|LiNi0.5Mn1.5O4全電池的不可逆容量損失。使用混合正極的電池以0.33C在3.00~4.78V循環100次的容量保持率為75% ,而使用純LiNi0.5Mn1.5O4正極的電池僅為51%。

  Li2NiO2也可作為正極補鋰添加劑使用,但在空氣中的穩定性較差。可使用異丙醇鋁對 Li2NiO2進行改性,合成了在空氣中穩定的氧化鋁包覆的Li2NiO2材料,補鋰效果優異。

2.基于轉化反應的納米復合材料

  盡管富鋰化合物作為補鋰添加劑取得了一定的效果,但首次的補鋰效果仍受限于較低的比容量。基于轉化反應的納米復合材料,由于存在較大的充/放電電壓滯后,在電池首次充電過程中可貢獻出大量的鋰,而嵌鋰反應在放電過程中卻不能發生。

  研究了M/氧化鋰、M/氟化鋰、M/硫化鋰 (M=Co、Ni和Fe) 作為正極補鋰添加劑的性能。

  通過合成的納米Co/氧化鋰復合材料在以50mA/g在4.1~2.5V循環,首次充電的比容量達619mAh/g,放電比容量僅為10mAh/g; 在環境空氣中暴露8h后,脫鋰比容量僅比初始值小了51mAh/g,放置2d后,脫鋰比容量仍有418mAh/g,具有良好的環境穩定性,可與商業化電池的生產過程兼容。

  氟化鋰的鋰含量高、穩定性好,是一種潛在的正極補鋰材料。利用轉化反應構造的M/LiF納米材料,可以克服 LiF 電導率和離子導率低、電化學分解電位高、分解產物有害等問題,使氟化鋰成為一種優良的正極補鋰添加劑。硫化鋰的理論容量達到1166mAh/g,但作為補鋰添加劑使用,仍有很多問題需要解決,如與電解液的兼容性、絕緣、環境穩定性差等。

  盡管較富鋰化物有更高的補鋰容量,但基于轉化反應的納米復合材料在首次補鋰后,會殘余沒有活性的金屬氧化物、氟化物和硫化物等,降低電池的能量密度。

3.二元鋰化合物

  二元鋰化合物的理論比容量要高得多。Li2O2、Li2O 和Li3N的理論比容量分別達到1168mAh/g、1797mAh/g和2309mAh/g,只需要少量的添加,就可實現類似的補鋰效果。理論上,這些材料在補鋰后的殘余物是O2、N2等,可在電池形成SEI膜過程中排出的氣體。

  將商業化的Li3N研磨成粒徑為1~5μm的粉體,用作補鋰添加劑。半電池體系下,添加了1%和2%Li3N的LiCoO2電極,以0.1C在3.0~4.2V的首次充電比容量分別為167.6 mAh/g和178.4mAh/g,較純LiCoO2上升了18.0mAh/g、28.7mAh/g。

  將商業化Li2O2與NCM混合使用,補償石墨負極首次充電過程中的鋰損失。混合電極中的NCM起到了活性材料和催化劑的雙重作用。為了高效地催化分解Li2O2,在正極中加入1%球磨6h得到的NCM。全電池在2.75~4.60V充放電,0.3C可逆比容量為165.4 mAh/g,較石墨|NCM全電池提高了 20.5% 。

  測試顯示,Li2O2分解釋放的氧氣會消耗全電池中有限的Li+,導致添加Li2O2的全電池存在明顯的容量衰減,但在排出氣體后,容量即可得到恢復。電池在實際生產過程中的首次充電是在開放體系中進行的,密封前會排出形成SEI膜和一些副反應產生的氣體,因此可減小O2釋放造成的影響。

三、結論與展望

  對比兩種鋰電池補鋰方法,負極補鋰路線補鋰試劑的( 鋰箔、鋰粉和硅化鋰粉) 容量高,但操作復雜、對環境要求高; 通過在正極中添加補鋰添加劑的正極補鋰路線勝在安全穩定性高,與現有電池生產工藝兼容性好。

  未來負極補鋰技術的研究應著重改進其在電池制造過程中的穩定性,開發與工業化生產相兼容且工藝簡單的技術方案;正極補鋰則應著重開發補鋰容量高,使用量小,補鋰后殘余量小的添加劑體系。

聲明:本站部分圖片、內容來源于網絡,不代表本站觀點,如有侵權,請聯系刪除,謝謝!

本文鏈接:http://m.kuramotokousuke.com{dede:field.arcurl/}

諾信新聞,諾信公司新聞,鋰電池行業新聞,展會新聞

99r在线视频_日本一级在线播放线观看视频_www.好了av.com_欧美一日本频道一区二区三区


    9000px;">




      欧美一区二区三区不卡视频 | 不卡的日韩av| 亚洲图片综合网| 亚洲婷婷在线观看| 波多野结衣 久久| 国产精品suv一区二区69| 国产黄色三级网站| 九九热国产视频| 人妻与黑人一区二区三区| 手机在线观看日韩av| 亚洲av无一区二区三区久久| 自拍一级黄色片| 丰满人妻av一区二区三区| 国产一卡二卡在线| 女人18毛片水真多18精品| 婷婷av一区二区三区| 中文字幕在线观看免费视频| www中文在线| 精品久久久免费视频| 日韩不卡一二三| 中国女人特级毛片| 成人无码www在线看免费| 黄色一级大片在线免费观看| 欧美特级特黄aaaaaa在线看| 一区二区免费av| 99国产精品一区二区三区| 国产亚洲色婷婷久久99精品| 人妻无码一区二区三区久久99| 午夜精品久久久久久久99热黄桃| 一级片中文字幕| 精品人妻无码一区| 亚洲成人精品女人久久久| www.亚洲欧美| 欧美国产日韩在线观看成人| 在线视频观看一区二区| 国产黄色片网站| 日韩网红少妇无码视频香港| 一级片久久久久| 久久综合综合久久| 亚洲欧美自拍另类日韩| 国产综合无码一区二区色蜜蜜| 色免费在线视频| 波多野结衣爱爱视频| 欧美熟妇另类久久久久久不卡 | 国产又爽又黄网站亚洲视频123 | 手机av免费看| а中文在线天堂| 日韩精品无码一区二区三区久久久| 亚洲精品久久久久久久蜜桃 | www五月婷婷| 日本一区二区在线观看视频| 91日韩中文字幕| 免费看黄色一级大片| 亚洲欧美在线观看视频| 久久久久性色av无码一区二区| 亚洲高清无码久久| 久久久无码人妻精品无码| 亚洲熟女乱色一区二区三区久久久| 久操视频免费在线观看| 在线观看国产中文字幕| 九九九九九伊人| 亚洲一区二区乱码| 日韩精品久久久久久久酒店 | 日韩女优一区二区| 国产精品国产三级国产专区52| 午夜成人免费影院| 精品国产av一区二区三区| 亚洲熟女综合色一区二区三区| 妺妺窝人体色www在线观看| www.色欧美| 午夜一区二区视频| 久久久综合久久| 懂色av成人一区二区三区| 天天干天天色综合| 蜜桃av乱码一区二区三区| 高潮无码精品色欲av午夜福利| 性欧美8khd高清极品| 久久99精品波多结衣一区| 亚洲自拍偷拍一区二区| 五月婷婷视频在线| 欧美国产在线一区| 国产在线视频卡一卡二| 99九九99九九九99九他书对| 亚洲第一页av| 色婷婷国产精品免| 久久精品99久久久久久| 国产a级免费视频| 亚洲一区精品在线观看| 伊人久久一区二区三区| 三级全黄做爰视频| 久久综合综合久久| 精品熟女一区二区三区| 国产乱码精品一区二区| 91午夜交换视频| 亚洲乱码在线观看| 伊人精品在线视频| 天堂av在线8| 三级网站在线播放| 欧美亚洲色综久久精品国产| 精品无码人妻少妇久久久久久| 国产精品9191| av小说天堂网| 一级片久久久久| 亚洲一区二区三区四区五区| 中文字幕久久久久久久| 亚洲AV成人精品| 婷婷五月综合久久中文字幕| 日韩免费一级片| 日本精品一区在线| 日本三级中文字幕| 日本一区二区欧美| 四虎影视一区二区| 日本一区二区三区四区五区| 日本黄色福利视频| 青草视频在线观看免费| 欧美一区二区三区网站| 欧美第一页在线观看| 人妻精品一区一区三区蜜桃91 | 加勒比av在线播放| 精品人妻一区二区三区四区不卡 | 国产高清视频网站| 国产乱淫av片| 韩国av永久免费| 精品无码一区二区三区蜜臀| 久久精品国产亚洲av麻豆| 久久无码精品丰满人妻| 欧美一区二区三区爽爽爽| 人妻精品久久久久中文字幕69| 日韩精品一区二区三区国语自制| 日韩男人的天堂| 一区二区小视频| 亚洲欧美一区二区三区不卡| caopor在线| 在线观看日韩一区二区| 中文字幕在线播出| www天堂在线| 黄色一级视频在线观看| 可以免费看av的网址| 日韩欧美亚洲国产| 制服.丝袜.亚洲.中文.综合懂色| 亚洲色图 激情小说| 艹b视频在线观看| 精品国产乱码一区二区| 免费网站看av| 中文字幕av网址| av手机天堂网| 精品少妇爆乳无码av无码专区 | 日本在线观看视频一区| 亚洲第一精品网站| 成人av无码一区二区三区| 国产污视频网站| 日韩a一级欧美一级| 中文字幕日韩三级片| 丰满人妻老熟妇伦人精品| 免费在线观看日韩| 中文人妻av久久人妻18| 丰满人妻一区二区三区无码av| 久久无码精品丰满人妻| 亚洲av无码一区二区二三区| www.xxxx国产| 欧美日韩一区二区三区四区五区六区 | 91性高潮久久久久久久| 黄色国产在线视频| 性高潮久久久久久久久久| www.av免费| 欧美综合视频在线| 亚洲一区 中文字幕| 九九九国产视频| 中文字幕一区二区人妻| 国产三级aaa| 性の欲びの女javhd| 国产情侣一区二区| 熟妇高潮精品一区二区三区| www.伊人久久| 日本视频在线观看免费| av在线资源观看| 日韩黄色精品视频| 国产黄色片免费| 午夜精品一区二区三级视频| 国产精品久久久久久99| 色哟哟网站在线观看| 国产精品16p| 性感美女一级片| 精品视频在线观看免费| 亚洲色婷婷一区二区三区| 浓精h攵女乱爱av| www.久久av| 小向美奈子av| 久久嫩草捆绑紧缚| av亚洲天堂网| 五月天婷婷在线观看视频| 黄色www视频| 91麻豆精品成人一区二区| 日韩人妻无码一区二区三区99| 高清av免费看| 中文字幕欧美在线观看| 欧美日韩一级黄色片| 国产三级av片| 一二三av在线| 五月天综合激情网|
