鋰電池廠家在生產聚合物鋰電池的過程中，合理的控制正極極片壓實密度，對電池性能有較大的影響。一般來說壓實密度與極片比容量，效率，內阻，以及電池循環性能有著密切的關系；因此，找出最佳壓實密度對電池設計非常重要。在材料允許的壓實范圍內，極片壓實密度越大，電池的容量就能做的越高，所以壓實密度也被看做材料能量密度的參考指標之一。但是一味的追求高壓實，不但替身不了電池的比容量，還會嚴重降低電池比容量和循環性能。

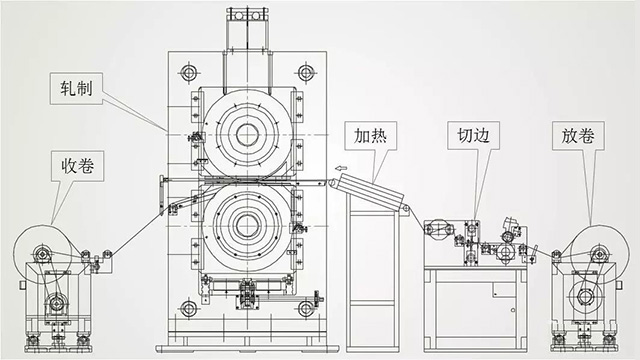

圖1 極片軋制生產線示意圖

　　聚合物鋰電池正極極片壓實密度越大，材料顆粒之間的擠壓程度也會越大，極片的孔隙度就會越小，極片的吸收電解液的性能就會越差，電解液越難以浸潤，那么直接的后果就的材料的比容量發揮較低，電池的保液能力較差，電池循環過程中極化就大，衰減就會較大，內阻增加也尤為明顯。因此合適的正極壓實密度可以增大電池的放電容量，減小內阻，減小極化損失，延長電池的循環壽命，提高鋰離子電池的利用率。在壓實密度過大或過小時，不利于鋰離子的嵌入嵌出。那么影響正極極片壓實密度的壓實密度有哪些呢？

影響聚合物鋰電池正極極片壓實密度的因素：

　　1.材料真密度

　　2.材料形貌

　　3.材料粒度分布

　　4.極片工藝。

1.材料真密度

　　目前幾種鋰電池廠家的正極材料的真密度和目前所能達到的壓實密度見表（表中所選三元材料為NCM111），可以看出，幾種材料的真密度：鈷酸鋰＞三元材料＞錳酸鋰＞磷酸鐵鋰，這和壓實密度的規律一致。需要指出的是，不同組分三元材料的真密度隨組分的變化而變化。

幾種商業正極材料的真密度和壓實密度范圍

2.材料形貌

　　三元材料和鈷酸鋰的真密度差別并不大，從上表可以看出，NCM111和鈷酸鋰的真密度只差0.3g·cm-3，壓實密度卻比鈷酸鋰低0.5g·cm-3，甚至更高，導致這個結果的原因很多，但最主要的原因是鈷酸鋰和三元材料的形貌差別。

　　目前商業化的鈷酸鋰是一次顆粒，單晶很大，三元材料則為細小單晶的二次團聚體，如圖所示。從圖中可看出，幾百nm的一次顆粒團聚成的三元材料二次球，本身就有很多空隙；而制備成極片后，球和球之間也會有大量的空隙。以上原因使三元材料的壓實密度進一步降低。

鈷酸鋰和三元材料SEM圖

3.材料粒度分布

　　等徑球在堆積時，球體和球體之間會有大量的空隙，若沒有合適的小粒徑球來填補這些空隙，堆積密度就會很低。所以合適的粒度分布能提高材料的壓實密度，而不合理的粒度分布則造成壓實密度顯著降低。

4.極片工藝

　　極片的面密度，黏結劑和導電劑的用量都會影響壓實密度。常見導電劑和黏結劑的真密度見如表。從表中可以看出，

常見導電劑和黏結劑的真密度

　　材料的真密度對壓實密度的影響是無法改變的，但從壓實密度和真密度的對比中可以看出，三元材料的壓實密度還有很大的提升空間。

如何提高聚合物鋰電池正極極片壓實密度

　　目前提高壓實密度的方法主要從材料形貌、材料粒度分布、極片工藝三方面入手。例如將三元材料的形貌制備成和鈷酸鋰類似的大單晶；優化三元材料粒度分布；極片制作時使用導電性好的導電劑以降低導電劑用量，調漿過程高速分散，使導電劑和黏結劑均勻分散等等。

　　下面是從優化三元材料形貌和粒度方面來提升三元材料壓實密度的實例。

優化形貌

　　常見幾種三元材料的形貌及其極片（輥壓后）的SEM圖如圖所示。其中、(c)、(e)為三種不同形貌的三元材料的SEM圖，放大倍數相同。(b)、(d)、(f)分別為、(c)、(e)的輥壓后極片低倍SEM圖。

　　(a)所示是最常見的三元材料形貌，即小單晶的二次團聚體，其輥壓后的極片SEM圖如所示，二次顆粒之間有較大空隙，且部分二次顆粒已經被壓碎，部分沒有接觸到黏結劑的小單晶已經脫落；(c)的形貌為一次單晶三元材料，但比的單晶稍大一些，從其對應極片可以看出，單晶顆粒之間有少量空隙，因?yàn)椴淮嬖诙晤w粒破碎的問題，所以只要黏結劑分散均勻，便不存在單晶從極片脫落的問題；(e)雖然也是二次團聚體，但是單晶很大，單晶和單晶之間接觸并不是很緊密，從其對應極片可以看出，顆粒和顆粒之間的空隙很少，如果使用高速混合機來制備漿料，效果會更好。

　　圖中、(c)、(e)三種形貌的材料對應的壓實密度結果對應(g)中的a、c、e。從圖中可以看出，(a)形貌的材料壓實密度最低，但和的壓實密度相差不多，(e)的壓實密度比和的高很多，已經達到3.9g·cm-3。

不同形貌三元材料及其極片SEM圖、壓實密度對比

優化粒度分布

　　D50接近的材料，若D10、D90、Dmin、Dmax有差別，也會造成壓實密度不同。粒度分布太窄或粒度分布太寬都會使材料壓實密度降低。對于粒度分布的影響，有的電池廠家會對正極材料生產商提出要求，而有的電池廠家則通過混合不同粒度分布的產品來達到提高壓實密度的目的，如圖所示。

不同粒度分布的正極材料極片SEM圖

過壓

　　造成三元材料極片過壓的原因有兩種，一種是電池廠家為了追求電池的高能量密度導致極片過壓，例·如將壓實密度只有3.6g·cm–3左右的三元材料壓至3.7g·cm–3甚至更高；另一種是材料廠家制程控制不嚴格，使不同批次三元材料的壓實密度不一致，電池廠家未分析材料的具體情況，按照常規工藝參數制備極片時將極片過壓。

過壓后極片的SEM圖

　　極片過壓會造成聚合物鋰電池容量降低，循環惡化，內阻增加等問題。首先，極片過壓會使球形三元材料大面積破碎，新產生的表面有很多脫離了二次球的一次小顆粒，它們要么因?yàn)闆]有接觸到PVDF而從極片上掉落，要么因?yàn)闆]有接觸到導電劑而使極片導電性能局部惡化。新表面的產生也使比表面增大，與電解液的接觸面增大，副反應增加，從而造成電池性能降低，如電池氣脹、循環衰減等。過壓還會造成鋁箔變形，極片脆片，容易折斷，電池內阻增加。

　　另外，過壓的極片中，材料顆粒之間的擠壓程度過大，造成極片孔隙率低，極片吸收電解液的量也會降低，電解液難以滲透到極片內部，直接的后果就是材料的比容量發揮變差。保液能力差的電池，循環過程中極化很大，衰減很快，內阻增加明顯。

　　極片是否過壓可以通過觀察極片是否脆片、做電鏡查看材料是否被破碎、估算極片孔隙率等方法來判斷。其中極片孔隙率是判斷極片吸液量、吸液速率的一項重要指標，對電池性能產生直接影響。

　　極片孔隙率是指極片輥壓后內部孔隙的體積占輥壓后極片總體積的百分率。極片孔隙率過低會降低電解液量對極片浸潤速率，影響電池性能發揮，過高會降低電池能量密度，浪費有效空間。不能為了追求能量密度而過度提高壓實密度。孔隙率的測試可以采用壓汞法、氮吸附、吸液法、估算法等，壓汞法為常用方法。吸液法具體操作步驟如下：裁取適量極片，并計量所述極片的質量m；計量所述極片的體積V；將所述極片放置到容器中，所述容器內設置有電解液或其他溶劑（溶劑密度為ρ），將所述極片完全浸泡，并浸泡一定時間；取出所述極片，放置于濾紙上，吸拭至恒重，計量所述極片的質量m1；根據公式ε=（m1–m）/ρV×100％，計算極片的孔隙率ε。估算法較為簡單，根據材料的真密度與極片壓實密度的差值可以估算極片的孔隙率。極片孔隙率計算方程式如下：

　　極片孔隙率（％）=（混合物真密度–極片壓實密度）/混合物真密度×100％　

　　下表給出了三元材料和鈷酸鋰在不同壓實密度下的孔隙率，數據由上式計算得出。下表的計算基礎為：三元極片中包含95％的三元材料，3％導電劑，2％黏結劑（均為質量分?jǐn)?shù)），三元材料的真密度為4.8g·cm–3，導電劑的密度為1.9g·cm–3左右，黏結劑的密度為1.78g·cm–3，那么混合物的真密度約為4.65g·cm–3。鈷酸鋰極片中包含95％的鈷酸鋰，3％導電劑，2％黏結劑，LiCoO2的真密度為5.1g·cm–3，導電劑的密度為1.9g·cm–3左右，黏結劑的密度為1.78g·cm–3，那么混合物的真密度約為4.94g·cm–3。

三元材料和鈷酸鋰在不同壓實密度下的孔隙率典型值
