高倍率聚合物鋰電池以其的高電壓、高能量密度、自放電小和無記憶性等優點，成為了當今社會不可或缺的理想能源。并且作為一款高倍率放電的電源，科研人員也對其高倍率放電十分感興趣；現階段高倍率聚合物鋰電池的高倍率放電研究已取得突破性進展，已形成大批量生產；不過，高倍率充電課題一直處于研究階段，國內很多高校及研究所也積極參與高倍率聚合物鋰電池的高倍率充電課題研究，本文主要以高倍率充電為研究對象，通過材料選形，工藝優化實驗，實現高倍率聚合物鋰電池高率倍率充電。

一、高倍率聚合物鋰電池充電實驗

1.材料選取：選取經過改性的人造石墨、高倍率充電電解液、隔膜紙作為實驗對象。

2.改性人造石墨的理化性能指標如表1所示。

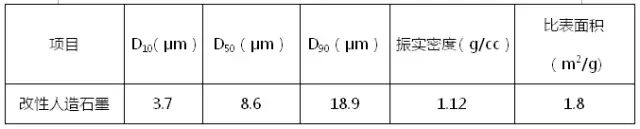

表1改性石墨理化指標要求

3.高倍率充電電解液理化性能指標如表2所示。

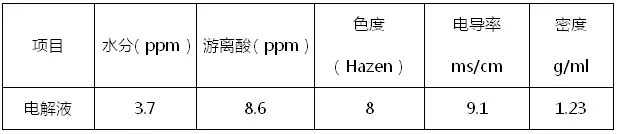

表2電解液理化指標要求

4.隔膜紙理化性能指標如表3所示。

表3隔膜紙理化指標要求

5.極片的制備

　　將負極材料、導電劑碳納米管、導電石墨、黏結劑（CMC與SBR）按一定質量比在純凈水中均勻混合制成負極漿料。然后在涂布機上將負極漿料均勻涂敷在銅箔上，極片經過烘干、分切、輥壓制作成負極極片。

　　正極制備過程如下：鈷酸鋰、導電、導電石墨、黏結劑（PVDF）按照一定質量比在NMP中均勻混合制成正極漿料。然后在涂布機上將正極漿料均勻涂敷在鋁箔上，極片經過分切輥壓制作成正極極片。

6.高倍率充電聚合物鋰離子電池制作

　　將準備好的正極片與負極片搭配，卷繞成182868-240mAh型號電池芯。使用濕法16微米厚隔膜，電解液采用1M LiPF6 EC-EMC-DEC（1：1：1）。電池經過烘干、注液、封口后靜止20h再用小電流進行化成，化成后，電池循環的充放電制度為：以5C的電流恒流充電至4.2V，再4.2V恒壓至截止電流10mA，以1C的電流放電至3.0V。

二、高倍率聚合物鋰電池充電測試結果

1.電池高倍率充電性能

　　圖1及圖2是制成的182868-240mAh型號電芯的充放電曲線及高倍率恒流充電記錄數據，5C恒流充電容量約達到總充電容量的80%，恒流充電時間10-12min。

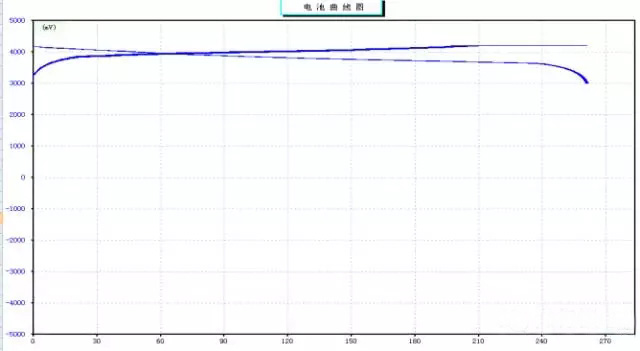

圖表1高倍率充放電曲線圖

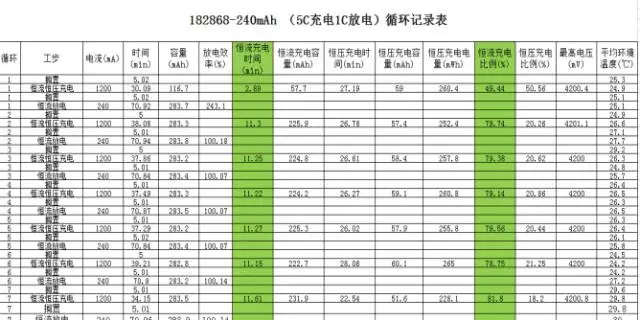

圖表2高倍率恒流充電數據

2.高倍率充電循環性能

　　圖3是高倍率充電循環測試，5C恒流恒壓充電至4.2V，1C放電至3.0V，循環484周，容量保持率91.9%。

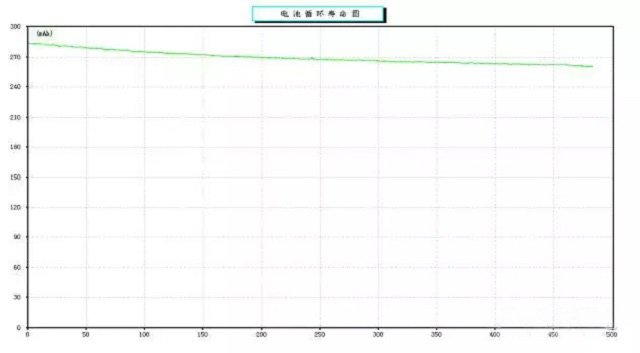

圖表3高倍率5C充電1C放電循環性能

　　通過優化負極材料、電解液及隔膜紙的選形配對，當大倍率電流進行充電時，鋰離子能順利嵌入到改性人造負極石墨表面，在一定程度上降低了大電流充電時產生的極化內阻，提高了電極間導電穩定性，改善了高倍率聚合物鋰電池的高倍率充電性能。

本文鏈接：http://m.kuramotokousuke.com{dede:field.arcurl/}

諾信新聞,諾信公司新聞,鋰電池行業新聞,展會新聞
